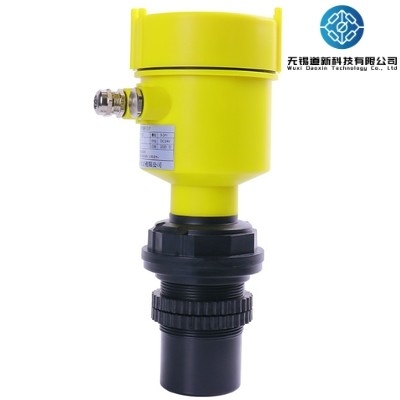

Medidor de nível de ultra-som ABS 4-20mA RS485 Medidor de nível de ultra-som

Medidor de nível de ultra-som ABS

Medidor de nível ultra-sônico
O medidor de nível ultrassônico é um medidor de nível digital controlado por um microprocessador.A onda sonora é refletida pela superfície do líquido e depois recebida pelo mesmo sensorÉ convertido num sinal elétrico por um cristal piezoelétrico.O tempo entre a transmissão e recepção da onda sonora é usado para calcular o sensor para o Medir a distância até a superfície do líquidoDevido à medição sem contacto, o meio de medição é quase ilimitado e pode ser amplamente utilizado para medição de altura de vários materiais líquidos e sólidos.

Introdução ao produto
O medidor de nível ultrasônico é um instrumento de monitoramento para medir a altura do líquido, a altura do tanque e a localização do material.O sistema de dois fios éQuando é utilizada uma fonte de alimentação de corrente contínua de 24 V, pode ser utilizado um cabo de 3 núcleos,o terminal negativo da fonte de alimentação e o terminal negativo da saída do sinal partilham um fio central; o sistema de quatro fios é: quando é utilizada uma fonte de alimentação AC de 220 V ou uma fonte de alimentação DC de 24 V, sendo necessário isolar completamente o circuito de alimentação e o circuito de saída de sinal,deve ser utilizado um núcleo. Um cabo de 4 núcleos. fonte de alimentação DC ou AC, com 4 ~ 20mADC, alta e baixa saída de interruptor.
Medidor de nível ultra-sônico anticorrosivo
Medidor de nível ultra-sônico anticorrosivo
Faixa: 0-60 metros, várias formas estão disponíveis, adequadas para várias ocasiões corrosivas e químicas, alta precisão, saída de sinal remota, monitoramento do sistema PLC.
O medidor de nível ultrasônico é composto por três partes: transdutor ultrasônico (onda), circuito de acionamento (módulo) e módulo eletrônico de exibição de cristais líquidos.

Análise do eco acústico inteligente

A tecnologia acústica inteligente pode ser usada para analisar o eco inteligente, sem qualquer depuração e outros passos especiais, esta tecnologia tem a função de pensamento dinâmico, análise dinâmica.Faça a precisão do instrumento, melhorar muito o nível de precisão alcançado 0,5%, pode ser todos os tipos de onda de interferência.

Detalhes

Alta qualidade de casca protetora transparente

Dados de observação claros e intuitivos, design à prova de água e poeira, protegem eficazmente a fiação interna

Interface elétrica protetora.

Utilize material plástico de engenharia ABS, resistente a impactos, resistente ao envelhecimento, resistente a altas e baixas temperaturas, longa vida útil.

Anel de vedação de alta qualidade

Instalado no interior tem proteção contra choques de bobina, estabilidade capacidade de vedação geral

Projeto de sonda de alta qualidade

Usando sonda fechada, vedação física bom, proteger o circuito interno

Tamanho do produto

Especificações

Princípio de funcionamento
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded backO eco refletido é recebido pelo transdutor e convertido num sinal elétrico.É proporcional à distância da onda sonora até a superfície do objetoA relação entre a distância de transmissão da onda sonora S e a velocidade do som C e o tempo de transmissão do som T pode ser expressa pela fórmula: S=C×T/2.
Como o pulso ultrassônico transmitido tem uma certa largura, a onda refletida e a onda transmitida numa pequena área próxima do transdutor se sobrepõem,que não podem ser identificados e o valor da distância não pode ser medidoEsta área é chamada de zona morta de medição. O tamanho da zona cega está relacionado com o modelo do medidor de nível ultrasônico.
A parte da sonda emite ondas ultra-sônicas, quando as ondas ultra-sônicas encontram um meio com uma grande diferença de densidade do ar, elas refletem,e as ondas refletidas serão recebidas pela parte da sondaA distância da sonda até à superfície do líquido (objeto) é proporcional ao tempo de passagem das ondas ultra-sônicas:
Distância [m] = tempo × velocidade do som/2 [m]
A fórmula de compensação da temperatura da velocidade do som: velocidade do som ambiente = 331,5 + 0,6 × temperatura

Condições do local
Em qualquer uma das seguintes situações, preste atenção:
Líquido/sólido com espuma
Há forte tensão, forte corrente, forte interferência eletromagnética ao redor, tente evitar alta tensão, alta corrente e forte interferência eletromagnética
Vento forte e sol direto
Vibrações fortes
Locais com líquidos altamente voláteis e grandes quantidades de vapor de água
Líquido de fácil cristalização
Quando se encontra com o ambiente de campo acima mencionado, deve escolher usá-lo com cuidado, a precisão do valor medido será reduzida, e os dados podem ser instáveis.não é recomendado utilizar um manômetro de níveis ultrasónico para medir.

Área de aplicação
Tratamento de águas e esgotos: sala de bombeamento, poço de recolha, tanque de reacção bioquímica, tanque de sedimentação, etc.
Energia elétrica, minas: piscina de argamassa, piscina de lodo de carvão, tratamento de água, etc.
