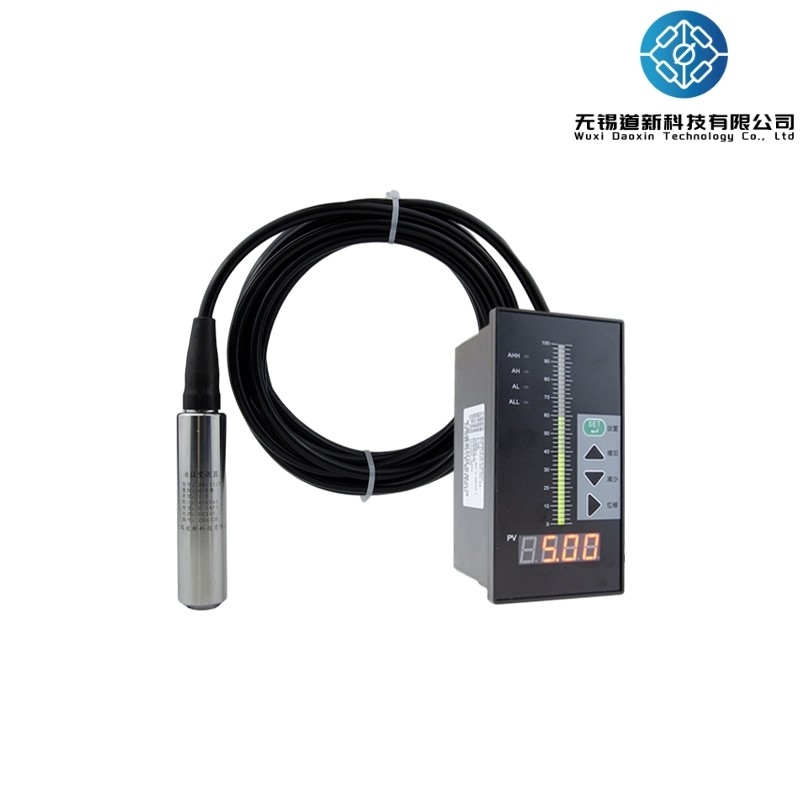

Transmissor de nível de líquido avançado para abastecimento e drenagem de água

Resumo

O medidor de nível hidrostático submersível (transmissor) é um instrumento que funciona com base no princípio de que a pressão estática do líquido a medir é directamente proporcional à sua altura.Utiliza o efeito piezorresistivo de silício de difusão ou elementos sensíveis de cerâmica para converter a pressão estática em um sinal elétricoApós compensação de temperatura e correcção linear pela unidade de computação digital, é convertido numa saída de sinal de corrente contínua padrão de 4-20mA.Este instrumento é amplamente utilizado em sistemas e indústrias como petroquímica, metalurgia, geração de energia, produtos farmacêuticos, abastecimento de água e drenagem e protecção do ambiente.

Parâmetros técnicos principais

Princípio de funcionamento

Quando o transmissor de nível é submerso num determinado fundo no líquido a medir, a pressão na superfície exposta do sensor é dada pela fórmula:
P=p·g·H+Po
Onde:
P: Pressão na superfície exposta do transmissor
p: Densidade do líquido a medir
g: Aceleração gravitacional local
Po: Pressão atmosférica acima da superfície do líquido
H: Profundidade do transmissor submerso no líquido
A pressão do líquido é canalizada para a câmara de pressão positiva do sensor através de um tubo de ventilação de aço inoxidável,enquanto a pressão atmosférica Po está ligada à câmara de pressão negativa do sensorAssim, a pressão medida pelo sensor é p·g·H. Claramente, medindo a pressão P, a profundidade do nível do líquido pode ser determinada.

Características

Alta precisão e elevada estabilidade
Fácil de instalar e utilizar, o transmissor de nível submersível pode ser submerso diretamente no meio para medição
Estrutura em estado sólido, sem partes móveis, alta confiabilidade e longa vida útil
Com capacidade para medições de alta precisão de água, óleo a substâncias viscosas semelhantes a pastas
Não afectadas pela espumação, sedimentação ou propriedades eléctricas do meio a medir
Ampla gama de compensação de temperatura
O transmissor de nível submersível inclui proteção de polaridade inversa para a fonte de alimentação e proteção de limitação de corrente de sobrecarga.
