4 20mA Sensor de nível de líquido capacitivo IP67 Sensores de nível de líquido capacitivo

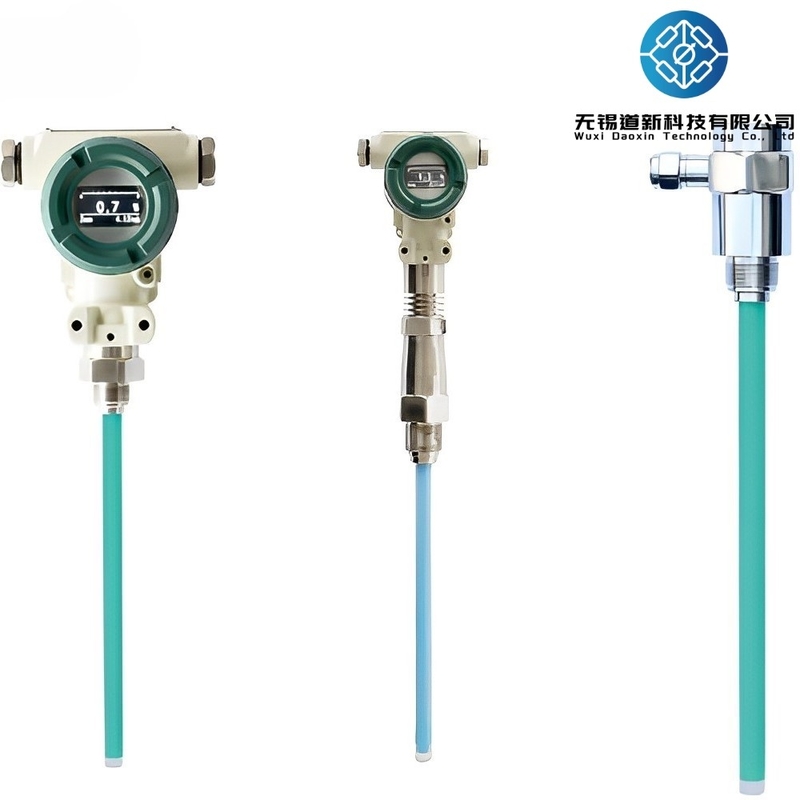

DX-CLG100 Sensor de nível de líquido capacitivo para a série de instrumentos de nível de líquido

O sensor capacitivo de nível de líquido DX-CLG100 é uma ferramenta de medição versátil adequada para ambientes de medição desafiadores.líquidos de alta viscosidadeÉ resistente a impactos e fácil de instalar, tornando-se uma solução fiável e econômica. Pode substituir outros sensores de nível, como admissão de radiofrequência, radar, ultrassônicos,e sensores magnetostrictivos e medir com precisão vários meios.

O produto apresenta um circuito avançado de detecção de capacitância de radiofrequência que converte a medição num sinal elétrico padrão.O processador interno compensa precisamente a temperatura e fornece correção linear para garantir alta precisãoO sensor utiliza tomografia para detectar automaticamente a constante dielétrica e a variação de temperatura do meio, calibrar automaticamente e adaptar-se ao meio medido.Isto elimina a necessidade de recalibração e garante adaptabilidade a diferentes requisitos de medição em ambientes complexosO sensor também tem uma excelente resistência ao penduramento, condensação, bolhas e outras condições desfavoráveis.

O produto possui um nível de proteção IP68, capaz de lidar com ambientes adversos e fornecer medições estáveis durante longos períodos.

Características

• Adaptação automática, calibração automática, saída estável a longo prazo do valor da altura real.
• Anti-pendimento, anti-condensação, anti-bolhas e outras capacidades anti-fouling é super forte.
• Estrutura simples, sem partes móveis, alta fiabilidade, menos manutenção.
• Uma variedade de saídas de sinal estão disponíveis para facilitar o acesso a diferentes sistemas.
• Não é afectada pela temperatura, gravidade específica, pressão e outros factores do líquido medido.
• A resistência máxima à temperatura é ≤ 250°C, a resistência máxima à pressão é ≤ 4MPa e a vida útil é longa.
• Bom desempenho de vedação, grau de proteção IP68 (excepto 6052).
• Perfeitas medidas de protecção contra sobre corrente, sobre tensão e polaridade de potência.
• Ciclo de medição: 0,5 segundos
• Estabilidade a longo prazo: ≤ 0,1% FS/ano
• Drift de temperatura: ≤ 0,02%FS/°C (na faixa de -40°C+80°C)
• Precisão de medição:

Quando o intervalo de medição for inferior a 300 mm, o erro absoluto é inferior a ±3 mm (incluindo 3 mm);

Quando o intervalo de medição for de 300-700 mm, o nível de precisão é 1.0;

Quando o intervalo de medição for de 700-2000 mm, o nível de precisão é de 0.5;

Parâmetros técnicos

Instalação

Antes da instalação, deve verificar o modelo do produto, os parâmetros técnicos, a porta de instalação,e ambiente de aplicação em detalhe para garantir que o sensor no local corresponde ao ambiente de instalaçãoSe encontrar algum problema, contacte o pessoal de vendas o mais rapidamente possível para confirmar questões de instalação subsequentes ou de devolução e troca, de modo a evitar danos causados por utilização indevida.ocorre uma medição imprecisa ou danos ao produto.

Aviso: É proibido instalar ao vivo, desmontar, colidir, deixar cair ou bater com força

O sensor de nível de líquido tem uma variedade de métodos de instalação e fixação para se adaptar às diferentes condições do local.

1O sensor é instalado num recipiente metálico selado, que pode ser ligado por flange ou fio.pode ser instalado num tipo plug-in, conforme mostrado na figura seguinte: instalação de tipo plug-in

2O sensor é instalado no recipiente em que ocorre agitação, impacto de líquido, oscilação violenta, etc. no meio de medição.O sensor pode ser instalado com um tubo conectado fora do recipiente através de uma flange ou ligação roscada, conforme mostrado na figura seguinte: instalação externa

3O meio de medição apresenta agitação, impacto de líquido, oscilação violenta, etc., e o recipiente não dispõe das condições para a instalação externa de tubos de ligação.Quando deve ser utilizada a instalação do plug-in, o sensor deve estar equipado com um tubo de protecção, a gama de medição exceder 1000 mm e o recipiente deve ser reservado.Ou instalar um suporte fixo para garantir que o sensor é danificado devido ao impacto violento do líquido.

4O sensor pode ser ligado por flange ou fio quando o recipiente não metálico ou a superfície de instalação estiver isolada da borda interna do recipiente.A opção do sensor deve utilizar um elétrodo auxiliar ou uma estrutura de mangueira protetoraSe não for adotada a estrutura necessária, não se pode garantir o funcionamento normal do sensor.Você precisa instalar o eletrodo auxiliar você mesmo (use uma extremidade do fio de metal para conectar a concha / flange do sensor, e adicionar um contrapeso ao fundo do recipiente na outra extremidade, e reservar um certo comprimento para o fio para evitar danificar o fio), conforme mostrado na figura abaixo:Num recipiente não metálico., com roscas ou montadas em flanges

5O sensor pode ser ligado ao suporte de montagem por flange ou fio no recipiente aberto.Se a estrutura requerida não for adoptada, a saída normal de funcionamento do sensor não pode ser garantida e é necessário instalar um dispositivo auxiliar por si só.adicionar um objeto de contrapeso ao fundo do recipiente numa extremidade, reservar um certo comprimento para o fio para evitar danos ao fio), tal como mostra a figura abaixo: no recipiente aberto,instalar o suporte (a posição de instalação é a uma distância da, caso contrário, a medição será imprecisa.

Aplicações:

O medidor de nível de fluido é projetado para medir o nível de fluido em tanques, recipientes e tubos.e geração de energiaO sensor pode ser instalado em áreas perigosas e não perigosas e é alimentado pela barreira de segurança.

A faixa de pressão do medidor de nível de fluido é de -0,1MPa ~ 32MPa, e tem uma tensão de alimentação de 12 ¢ 28VDC. O sinal de saída é de 4 ¢ 20mA,e também pode ser utilizado com a Comunicação HART/485/CAN Bus CommunicationIsto facilita a integração do sensor com outros sistemas da central.

O medidor de nível de fluido tem uma estabilidade a longo prazo de ≤ 0,2% FS/ano, o que garante uma medição precisa ao longo do tempo.O que significa que é resistente à entrada de poeira e água.Isto torna-o adequado para utilização em ambientes adversos.

O medidor de nível de fluido é ideal para transmissor de nível de combustível e sensores capacitivos para detecção de nível de ponto.O sensor é fácil de instalar e manter, e fornece dados de medição fiáveis e precisos.
