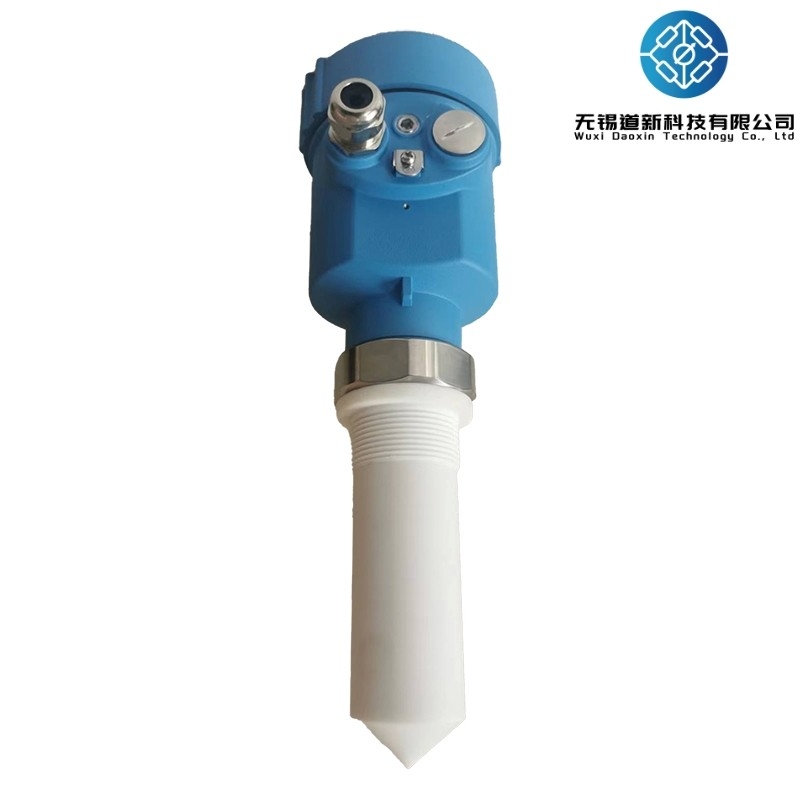

80G Radar Level Meter Fluid Level Instrument Series para Indústrias de Tratamento de Água

Resumo

O medidor de nível de radar de ultra-alta frequência 80G opera na faixa de 76-81 GHz usando a tecnologia de radar de onda contínua modulada por frequência (FMCW), suportando aplicações de quatro fios e dois fios.Disponível em várias especificações, com um alcance máximo de até 120 metros e um ponto cego mínimo de apenas 5 cm. Devido à sua maior frequência de funcionamento e comprimento de onda mais curto, é particularmente adequado para aplicações sólidas.O dispositivo funciona transmitindo e recebendo ondas eletromagnéticas através de uma lente, oferecendo vantagens em ambientes de alta poeira e temperaturas extremas (até +200°C).e aditivos em vários sectores industriaisO instrumento pode ser facilmente instalado utilizando conexões de flange ou roscas.

Principais especificações técnicas

Princípio de funcionamento

O medidor de nível de radar 80G utiliza a tecnologia de onda contínua modulada por frequência (FMCW).com a frequência do sinal de radar a aumentar linearmenteO sinal de radar transmitido, depois de ser refletido pelo meio, é recebido pela mesma antena.A diferença de frequência entre os sinais transmitidos e recebidos é diretamente proporcional à distância medida.O sinal de diferença de frequência é processado utilizando a transformação de Fourier rápido (FFT) para obter o espectro do eco refletido, que é então usado para calcular a distância do objeto alvo.

Características

Alta precisão de medição até ±1 mm, com uma zona cega mínima de 0,05 m
Dimensões de antena menores, adequadas a uma gama mais ampla de condições operacionais
Várias antenas de lentes proporcionam um ângulo de emissão menor e uma energia mais concentrada,Resultando em sinais de eco mais fortes e maior fiabilidade em condições similares em comparação com outros produtos de radar
Capacidades de penetração aprimoradas permitem um funcionamento normal mesmo na presença de adesão e condensação
Maior faixa de sinal dinâmico, proporcionando medições mais estáveis para meios com constantes dielétricas baixas
