PN16-PN63 Medidor de fluxo de pressão de micro-turbinas de aço inoxidável

Name: PN16-PN63 Medidor de fluxo de pressão de micro-turbinas de aço inoxidável
Brand: Wuxi Daoxin Technology Co., Ltd.
SKU: DX-LWGYML
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	Wuxi Daoxin Technology Co., Ltd.
Número do modelo:	DX-LWGYML

Informações pormenorizadas

Lugar de origem:

China

Marca:

Wuxi Daoxin Technology Co., Ltd.

Número do modelo:

DX-LWGYML

Pressão:

PN16-PN63

sinal de saída:

4-20mA/RS485/HART

Médio:

Ar líquido limpo

Temperatura de funcionamento:

-20 ~ +120 °C

Faixa de medição:

< 1200 m3/h

Materiais:

304,316L

DIÂMETRO NOMINAL:

DN6-DN200

Viscosidade:

5 ~ 400 mPa.s

Precisão:

0.5,1.0,1.5

Classe de protecção:

IP65

Destacar:

High Light

Destacar:

Método de fluxo de micro turbinas

Medidor de fluxo de turbina de aço inoxidável PN16

PN63 Medidor de caudal de turbinas de aço inoxidável

Informações de negociação

Quantidade de ordem mínima:

Detalhes da embalagem:

Cartão, 50cm*50cm*100cm

Tempo de entrega:

2 a 5 dias úteis

Termos de pagamento:

T/T, L/C, Western Union

Habilidade da fonte:

100+set+5

Descrição do produto

PN16-PN63 Micro-turbina de pressão medidor de caudal Sensor de caudal de água Instalação conveniente

Descrição do produto

O fluido do medidor de fluxo da turbina flui através da caixa da turbina, fazendo com que um rotor interno gire.Este sinal é convertido em unidades de engenharia (litros), metros cúbicos, galões, etc.) no ecrã local, quando aplicável.boa repetibilidade, instalação/manutenção conveniente, estrutura simples, etc.

Características do produto

1O impulsionador do sensor adota um rolamento especial de liga, que é resistente ao desgaste e tem um longo tempo de retenção de precisão.

2. estrutura simples e firme, fácil de desmontar e limpar

3- Correção não linear multi-ponto, alta precisão, apagamento de dados por até dez anos

4. Uma variedade de saída de sinal, adequada para diferentes ocasiões

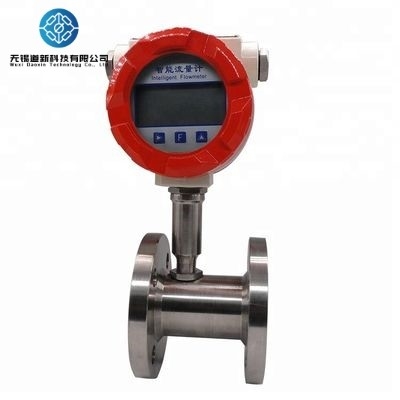

PN16-PN63 Pressure Micro Turbine Flowmeter Water Flow Sensor Convenient Installation 0

Princípio de funcionamento

O medidor de caudal de vórtice de tipo LUGB é um medidor de caudal projetado e fabricado utilizando a teoria do princípio de Karman da relação entre a geração de vórtices e a taxa de caudal.Pode ser usado para medir o fluxo de vapor, gás e líquidos de baixa viscosidade. Um corpo gerador de coluna triangular (vórtice) é inserido no fluido e um vórtice Karman regular é formado alternadamente atrás do prisma triangular,e a frequência de separação da pontuação é proporcional à velocidade de fluxo ((V) do meio medidoPor conseguinte, a taxa de fluxo do fluido medido pode ser calculada através da detecção do número de vórtices pela cabeça do sensor do medidor de fluxo,e o circuito de processamento de sinal calcula o caudal de volume do meio medido de acordo com a abertura do sensor.

PN16-PN63 Pressure Micro Turbine Flowmeter Water Flow Sensor Convenient Installation 1

Características do produto
1.Alta precisão e boa repetibilidade
2O elemento de detecção não está em contacto com o fluido e o desempenho é estável e a fiabilidade é elevada.
3.Simples e firme estrutura, partes móveis, operação fiável por um longo tempo
4- Ampla gama de medição com uma relação de gama de 1:10 (especial até 15)
5.A perda de pressão é pequena, cerca de 1/4 ~ 1/2 do fluxo do orifice

Parâmetros técnicos

Meio de medição:	Liquido, gás, vapor saturado, vapor superaquecido
Fluxo médio:	líquido 0,5 a 7 m/s, gás 4 a 40 m/s, vapor 7 a 70 m/s
Nível de precisão:	Líquido 1.0, gás 1.5, inserir o tipo 2.5
Intervalo de medição possível:	O número de Reynolds é 5 * 103~ 7 * 108
Intervalo de medição normal:	O número de Reynolds é 2 * 104~ 7 * 106
Diâmetro nominal:	DN15~DN300 (tipo de tubulação, fixação), DN150~DN2000 (tipo de inserção ou personalizado)
Temperatura média:	-40~80°C, temperatura média -40~250°C, temperatura elevada -40~350°C
Pressão nominal:	1.0~6.3MPa (>6.3 para personalização)
Método de instalação:	Tipo de flange, tipo de inserção, tipo de pinça
sinal de saída:	Impulso de tensão: nível baixo ≤ 1V, nível alto ≥ 6V Sistema de 2 fios 4-20mA (com RS485, HART) Frequência de pulso 0,1 a 3000 Hz
Fonte de alimentação:	Saída de pulso de 3 fios 12V, 24VDC opcional Fornecimento de energia a dois fios 24VDC Bateria de lítio de 7,5AH de 3,6 V, de tipo de ecrã local, vida útil > 2 anos
Resistência à carga:	500Ω (quando alimentado por 24VDC)
Interface elétrica:	M20*1.5, 1/2" NPT
Material do corpo:	SS304, SS316L (ou para personalização)
Material da cabeça:	Casas de alumínio fundido, de aço inoxidável (ou à medida)
Condições ambientais:	Temperatura -20~+60°C, umidade relativa 5%~90%
Nível de protecção:	IP65
Grau à prova de explosão:	ExdIIBT4Gb, ExdIIBT4Ga
