SS304 Manifold de transmissor de pressão 3 Manifold de válvula para transmissor de pressão

SS304 Transmissor de Pressão Manifold Alta Pressão 3 Way

3 válvulas de gás para transmissor de pressão diferencial

Nome do produto: colector integrado de três válvulas

Modelo de produto: SF-SB ((304SS-3-MA6-NF2)

Fios de produto: 1/2NPT(F)

Especificações do produto: DN6

Temperatura aplicável: 200°C (temperatura elevada pode ser personalizada)

Pressão nominal: 32,00 MPa (a pressão pode ser personalizada)

Material: 20# 304SS 321 316SS 316L 2205 Monel 400

Especificações do produto:

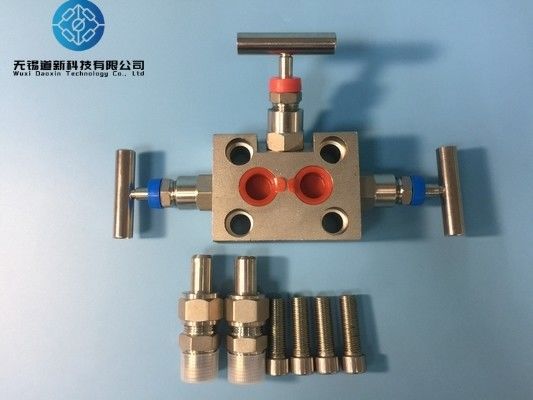

1Composição: O grupo integrado de três válvulas é composto por um corpo de válvula, duas válvulas de travagem e uma válvula de equilíbrio.

2Procedimento de funcionamento: Procedimento de funcionamento quando o grupo integrado de três válvulas e o transmissor de pressão diferencial são colocados em funcionamento:abrir as duas válvulas de escoamento do transmissor de pressão diferencial, em seguida, abrir a válvula de equilíbrio, e, em seguida, abrir lentamente as duas válvulas de parada, Remover o ar ou sujeira no tubo de pressão guia, fechar as duas válvulas de drenagem, e, em seguida, fechar a válvula de equilíbrio,O transmissor pode ser colocado em funcionamentoO procedimento de funcionamento da calibração em linha do ponto zero do transmissor de pressão diferencial: primeiro abrir a válvula de equilíbrio e fechar as duas válvulas de desligamento,em seguida, a calibração do ponto zero do transmissor pode ser realizada.

Entrada (2×): M20×1.5/Ф14 (conduto de soldagem ligado ao vivo) (distância do centro 35 mm).

Saída (2×): A distância do centro da flange do método (conectada ao transmissor) é de 54 mm.

A distância do centro dos 4 furos de parafusos é de 54 mm. × 41,3 mm.

Fios de parafusos: UNF7/16-20, M10 × 1.5, M12 × 1.75

Pressão nominal: 16MPa-40MPa, 3532PSi-6000PSi

Temperatura aplicável: -65°F ((-54°C) 450°F ((232°C) 1200°F ((648°C)

O grupo integrado de três válvulas pode ser ligado com os transmissores da série 3051, 3095, 1151, EJA, FX-2, FCX-A/C e Honeywell ST3000

Características ss316 válvula do colector de água

1Manobra: Manobra reta de aço inoxidável.

2- A embalagem Cap perceber embalagem fora.

3. para ajudar a fixar a válvula da agulha na placa, não é necessário desconectar a embalagem
4O conjunto completo de revestimentos de válvulas previne a desconexão do elemento

Aplicações do colector de válvulas de gás de 3 portas

O variador de válvula de 3 vias pode substituir a tradicional válvula de três vias e suportar o uso de transmissor de pressão diferencial nacional e internacional, amplamente utilizado em energia elétrica, química,Metalurgia, sistemas de controlo automáticos têxteis e departamentos de investigação científica
