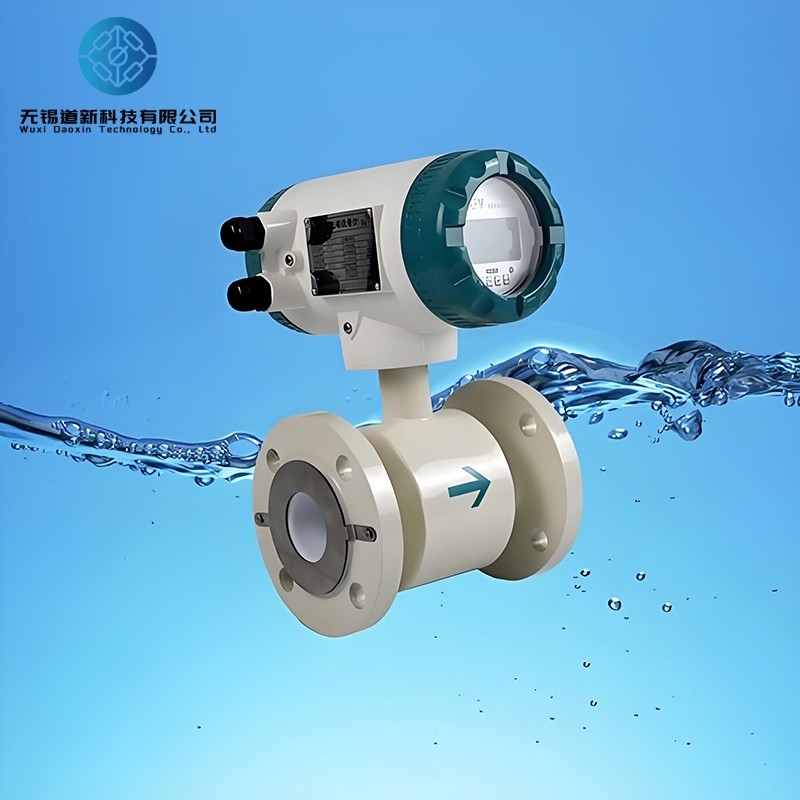

Sensor de fluxo eletromagnético de indução volumétrica de precisão DN3 a DN3000mm

Série de medidores de fluxo baseados em indução eletromagnética para medições volumétricas precisas

Resumo

O medidor de fluxo eletromagnético é um instrumento de indução para medir o fluxo volumétrico de meios condutores.Ele fornece monitoramento e exibição no local, enquanto a saída de sinais de corrente padrão para gravaçãoO fluímetro é amplamente utilizado em várias indústrias, como o abastecimento de água.,produtos químicos, carvão, protecção do ambiente, indústria leve, metalurgia, fabricação de papel, etc., para medir o fluxo de líquidos condutores.

Principais especificações técnicas

Princípio de funcionamento

Com base na lei de Faraday da indução eletromagnética, um par de elétrodos de detecção são instalados nas paredes do tubo de medição,perpendicular ao eixo do tubo e às linhas magnéticas de forçaÀ medida que o líquido condutor se move ao longo do eixo do tubo de medição, ele corta as linhas magnéticas, gerando uma força eletromotriz induzida (EMF).Este campo electromagnético é detectado pelos eletrodos e é diretamente proporcional à taxa de fluxo, dada pela fórmula:
E = KBVD
em que:
Força electromotriz induzida;
K A um coeficiente relacionado com a distribuição do campo magnético e o comprimento do eixo;
B Magnetic força de indução;
V Velocidade média do líquido condutor;
A distância entre os eléctrodos (diâmetro do tubo de medição).
O sensor envia o EMF induzido como um sinal de fluxo para o conversor, onde é amplificado e processado através de filtragem digital e outros processos.As taxas de fluxo instantâneas e cumulativas são exibidas em um LCD de matriz de pontos iluminado por trásO conversor dispõe de uma saída de 4-20mA e de interfaces de comunicação RS485, com suporte aos protocolos HART e MODBUS.

Características

Estrutura de sensor simples sem partes móveis no interior do tubo de medição, permitindo o fluxo de fluido sem obstruções.
Capazes de medir o fluxo em meios bifásicos sólidos-líquidos sujos, sujos ou corrosivos.
A precisão da medição não é afetada pela temperatura, viscosidade, densidade e condutividade do meio (dentro de certos limites).
A saída é proporcional apenas à velocidade média do meio, independentemente do perfil de fluxo (seja laminar ou turbulento).
Resposta rápida sem inércia mecânica, capaz de medir fluxo pulsante instantâneo, bem como fluxo em ambas as direcções.
Disponível uma ampla gama de tamanhos de medidores de caudal industriais.
