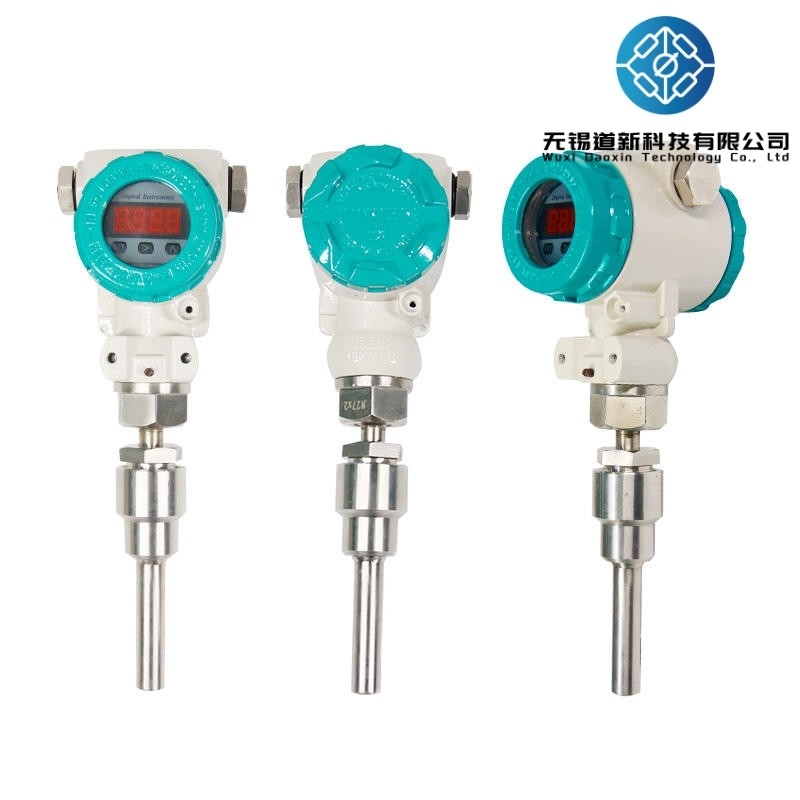

-200°C a 1300°C Sensor de temperatura 4 20ma Saída Transmissor RTD RS485

Transmissor integrado de medição de temperatura de alto desempenho para várias indústrias

Resumo

O transmissor de temperatura integrado é um instrumento de medição amplamente utilizado na indústria moderna, capaz de medir e monitorar em tempo real as alterações de temperatura média.O projeto integrado do transmissor de temperatura aumenta a precisão de medição e a fiabilidade do sistema para atender às necessidades de várias indústriasEste produto é constituído por três componentes: o sensor de temperatura, o transmissor e o ecrã.utiliza vários princípios como termopares e termômetros de resistênciaO transmissor converte o sinal elétrico do sensor num sinal de corrente ou tensão padrão e transmite-o para o dispositivo de exibição ou controlo através de cabos.O ecrã mostra a temperatura medida em tempo real e permite o processamento e controlo dos dados.

Principais especificações técnicas

Princípio de funcionamento

Um sensor de termômetro de termocouple ou resistência converte a temperatura medida em um sinal elétrico, que é enviado para o transmissor.O transmissor contém circuitos para ajuste zero e compensação de termoparesApós ajuste zero, o sinal é inserido num amplificador operacional para amplificação do sinal.O sinal amplificado é processado por um conversor V / I e sai como uma corrente contínua de 4-20mA (circuito de linearização do transmissor usa dois métodos de feedbackPara os sensores de termómetro de resistência, o feedback positivo é utilizado para a correcção, e para os sensores de termopares, um método de aproximação de polilinhas de vários segmentos é utilizado para a correcção).Outro caminho processa o sinal através de um conversor A/D antes de exibi-lo no medidor.

Características

Fechado com borracha de silicone ou resina epóxi, tornando-o resistente a choques, à humidade e adequado para ambientes de campo adversos;
Instalado no local dentro da caixa de junção de termopares ou termómetros de resistência, emitindo diretamente sinais de 4-20mA e 0-10V.Isto não só economiza o custo de cabos de compensação caros, mas também melhora a capacidade anti-interferência durante a transmissão de sinal de longa distância;
Os transmissores de termopares dispõem de uma compensação automática da temperatura no extremo frio;
Alta precisão, baixo consumo de energia, ampla gama de temperaturas de funcionamento, operação estável e fiável.
