Transmissor de pressão de alta sensibilidade e precisão para medição de vapor e líquido de gás

Resumo

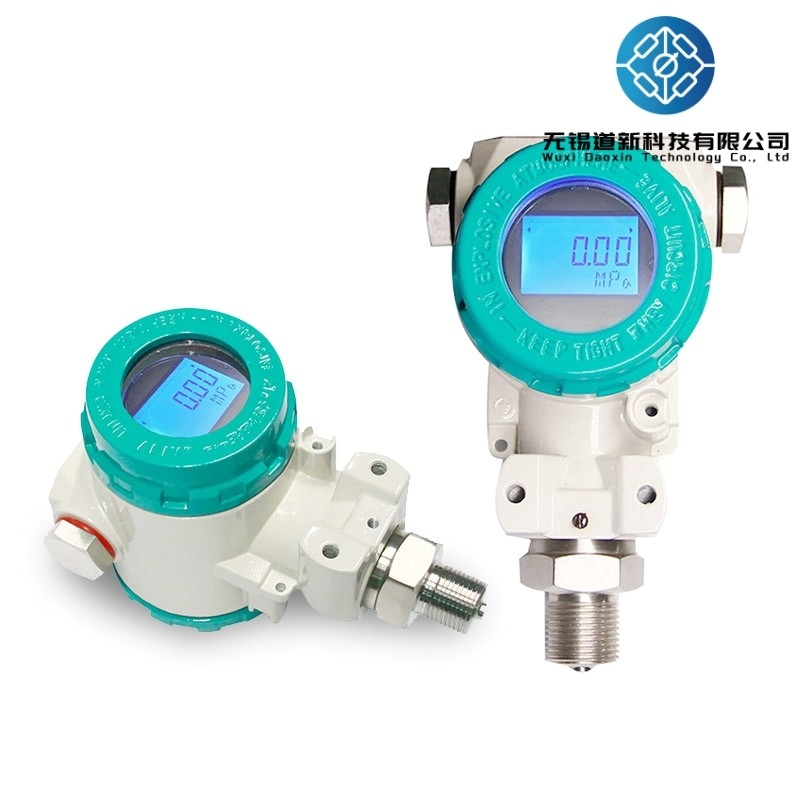

O Transmissor de Pressão Modelo 2088 é altamente sensível, preciso e possui forte resistência à sobrecarga.com uma alta integração do sensor e do circuito de amplificaçãoO dispositivo possui um invólucro de liga de alumínio fundido a pressão com uma superfície pintada, que não requer ajuste para o ponto zero do circuito e ganho.resistência a ácidos e álcalis, é estável e fiável a longo prazo.

Parâmetros técnicos principais

Princípio de funcionamento

O Transmissor de Pressão Modelo 2088 usa um chip de pressão importado.Seus componentes sensíveis são feitos usando técnicas de difusão ou implantação de íons para formar resistências e conectá-los em uma ponte WheatstoneQuando se aplica pressão ao diafragma, o valor da resistência muda.que produz um sinal de saída linear proporcional à pressão aplicadaAplicando uma fonte de energia CC à ponte Wheatstone, uma saída de sinal de voltagem CC é gerada. Esta é então convertida através de um circuito de conversão secundário para obter uma saída de 4-20mA de dois fios.

Características

Boa estabilidade: a estabilidade a longo prazo em escala total e ponto zero pode atingir 0,2% FS/ano.e inferior a 00,5% FS em toda a gama de temperaturas de funcionamento admissíveis.
Dispõe de circuitos de proteção contra inversa e de proteção contra limitação de corrente, que impedem danos ao transmissor se os postes forem invertidos durante a instalação,e limitando automaticamente a corrente a 35mA em caso de anomalias.
Estrutura de estado sólido sem partes móveis, alta confiabilidade e longa vida útil.
Capazes de medir com alta precisão a pressão do ar, da água, do óleo, etc., sem ser afectados pela qualidade do meio de medição.
Fácil de instalar, com uma estrutura simples, econômica e durável.
